用于空气介质旋转接头

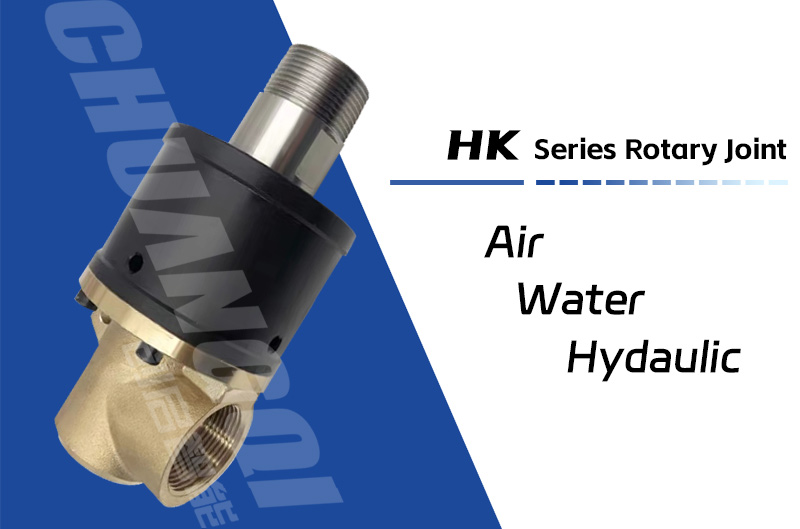

HK型旋转接头

发表时间：2022-09-29 19:13:37 | 点击率：285

产品特点

PRODCUT FEATUREA

由双高精度免维护轴承支撑，稳定性高。
进口密封件，延长使用寿命；
经过特殊处理的不锈钢转子具有良好的耐用性;
壳体可由铝合金、不锈钢或黄铜制作;
独特的排泄孔回流设计.防止泄漏至外部影响环境;
可根据客户工况订制专用产品;

可选配项目:
日本631不锈钢高温补偿弹簧
美国步高高密度浸锑碳石墨密封环
304/316L不锈钢耐腐蚀材质配件及附件
多种螺纹及法兰规格标准选择
此系列旋转接头可非标异型订制

技术参数

PATMETERS

介质：	最大压力	温度	转速
水	3.0MPa	-30~+100℃	3000RPM
空气	3.0MPa	+120℃	2000RPM
液压油	1.8MPa	+220℃	1000RPM
旋转接头最高使用参数不能同时使用，流通其他介质请与创启智能技术部联系。

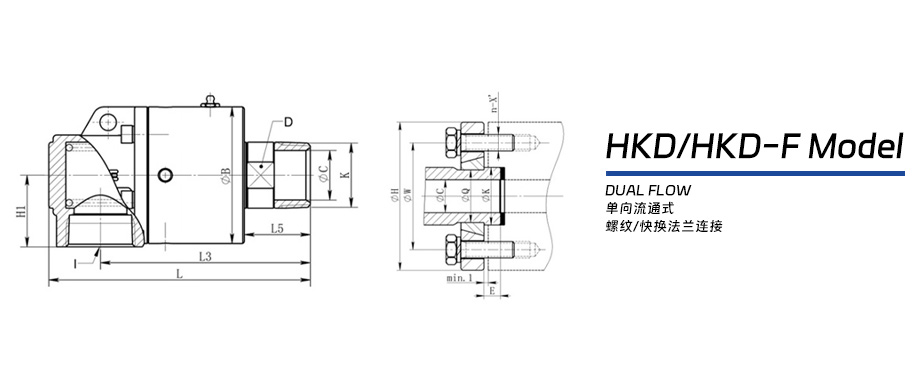

HKD/HKD-F型单向流通式旋转接头详细参数
DN	订货号 Order-No.	K	I	L	L3	L5	H1	B	C	D
10A	HKD010A	R3/8”-RH	Rc3/8”	125	108	29	30	59	8	21
10A	HKD-F010A	20	Rc3/8”	135	118	39	30	59	8	/
15A	HKD015A	R1/2”-RH	Rc1/2”	125	108	29	30	59	12	21
15A	HKD-F015A	25	Rc1/2”	135	118	39	30	59	12	/
20A	HKD020A	R3/4”-RH	Rc3/4”	136	115	32	35	64	17	24
20A	HKD-F020A	30	Rc3/4”	151	130	47	35	64	17	/
25A	HKD025A	R1”-RH	R1”	151	126	33	40	74	20	30
25A	HKD-F025A	35	R1”	166	141	48	40	74	20	/
32A	HKD032A	R1-1/4”-RH	Rc1-1/4”	177	145	42	50	93	30	38
32A	HKD-F032A	45	Rc1-1/4”	192	160	57	50	93	30	/
40A	HKD040A	R1-1/2”-RH	Rc1-1/2”	187	152	40	52	98	35	44
40A	HKD-F040A	50	Rc1-1/2”	202	167	55	52	98	35	/
50A	HKD050A	R2-RH	Rc2”	238	191	60	65	124	45	55
50A	HKD-F050A	60	Rc2”	241	194	63	65	124	45	/
65A	HKD065A	R2-1/2”-RH	Rc2-1/2”	403	359	70	69	156	60	75
65A	HKD-F065A	75	Rc2-1/2”	408	364	75	69	156	60	/
80A	HKD080A	R3”-RH	DN80PN16	510	410	82	164	185	75	85
80A	HKD-F080A	90	DN80PN16	510	410	82	164	185	75	/
90A	HKD-F090A	100	DN80PN16	509.5	409.5	84	164	202	82	/
100A	HKD-F100A	115	DN100PN16	532	422	85	154	210	95	/
125A	HKD-F125A	150	DN125PN16	605	480	101	182	255	125	/
150A	HKD-F150A	175	DN150PN16	687	545	109	207	285	150	/
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

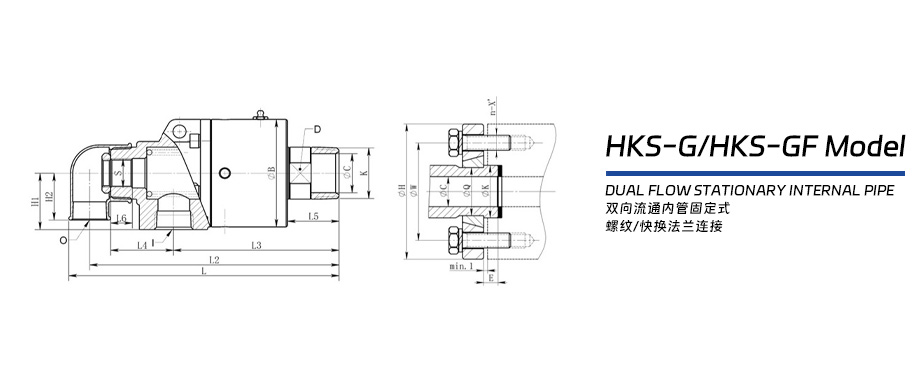

HKS-G/HKS-GF双向流通内管固定式旋转接头详细参数
DN	订货号 Order-No.	K	I	O	S	L	L2	L3	L4	L5	L6	H1	H2	B	C	D
15A	HKS-G015A	R1/2”-RH	Rc1/2”	Rc1/2”	G1/8”-RH	171	156	108	37	29	15	30	27	59	12	21
20A	HKS-G020A	R3/4”-RH	RC1/2”	Rc1/2”	G1/4”-RH	182	167	115	39	22	15	35	30	64	17	24
20A	HKS-GF050A	30	RC1/2”	Rc1/2”	G1/4”-RH	197	182	130	39	47	15	35	30	64	17	/
25A	HKS-G025A	Rc1”-RH	Rc1/2”	Rc1/2”	G3/8”-RH	204	187	126	46	33	18	40	35	74	20	30
25A	HKS-GF025A	35	Rc1/2”	Rc1/2”	G3/8”-RH	219	202	141	46	48	18	40	35	74	20	/
32A	HKS-G032A	R1-1/4”-RH	R1”	Rc1”	G1/2”-RH	240	220	145	55	42	22	50	42	93	30	38
32A	HKS-GF032A	45	R1”	Rc1”	G1/2”-RH	255	235	160	55	57	22	50	42	93	30	/
40A	HKS-G040A	R1-1/2”-RH	R1”	Rc1”	G3/4”-RH	250	231	152	57	40	25	52	45	98	35	44
40A	HKS-GF040A	50	R1”	Rc1”	G3/4”-RH	265	246	167	57	55	25	52	45	98	35	/
50A	HKS-G050A	R2”-RH	R1-1/4”	Rc1-1/4”	G1”-RH	312	288	191	73	60	25	65	54	124	45	55
50A	HKS-GF050A	60	R1-1/4”	Rc1-1/4”	G1”-RH	315	291	194	73	63	25	65	54	124	45	/
65A	HKS-G065A	R2-1/2”-RH	R1-1/2”	Rc1-1/2”	G1-1/4”-RH	374	345	235	80	70	30	75	62	156	60	75
65A	HS-GF065A-032A.00	75	R1-1/2”	Rc1-1/2”	G1-1/4”-RH	349	322	213	80	75	30	75	62	156	60	/
80A	HKS-GF080A	90	DN40PN16			566	491	307	81	82	32	135	135	185	75	/
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！

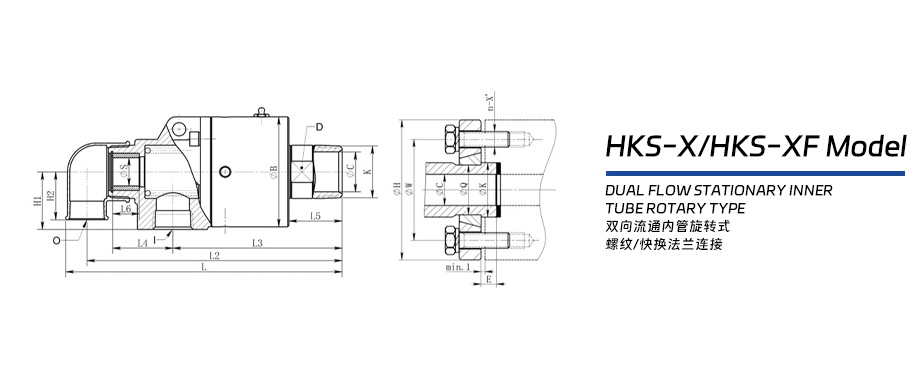

HKS-X/HKS-XF型双向流通内管旋转式旋转接头详细参数
DN	订货号 Order-No.	K	I	O	S(h9/E8)	L	L2	L3	L4	L5	L6	H1	H2	B	C	D
20A	HKS-X020A	R3/4”-RH	Rc1/2”	R1/2”	12	182	167	115	35	32	20	35	30	64	17	24
20A	HKS-XF050A	30	Rc1/2”	R1/2”	12	197	182	130	35	47	20	35	30	64	17	/
25A	HKS-X025A	Rc1”-RH	Rc1/2”	R1/2”	16	204	187	126	38	33	20	40	35	74	20	30
25A	HKS-XF025A	35	Rc1/2”	R1/2”	16	219	202	141	38	48	20	40	35	74	20	/
32A	HKS-X032A	R1-1/4”-RH	R1”	Rc1”	20	240	220	145	48	42	25	50	42	93	30	38
32A	HKS-XF032A	45	R1”	Rc1”	20	255	235	160	48	57	25	50	42	93	30	/
40A	HKS-X040A	R1-1/2”-RH	R1”	Rc1”	25	250	231	152	50	40	25	52	45	98	35	44
40A	HKS-XF040A	50	R1”	Rc1”	25	265	246	167	50	55	25	52	45	98	35	/
50A	HKS-X050A	R2”-RH	R1-1/4”	Rc1-1/4”	32	312	288	191	68	60	30	65	54	124	45	55
50A	HKS-XF050A	60	R1-1/4”	Rc1-1/4”	32	315	291	194	68	63	30	65	54	124	45	/
65A	HKS-X065A	R2-1/2”-RH	R1-1/2”	Rc1-1/2”	40	374	345	235	74	70	32	75	62	156	60	75
65A	HKS-XF065A	75	R1-1/2”	Rc1-1/2”	40	379	350	240	74	75	32	75	62	156	60	/
80A	HKS-XF080A	90	DN40PN16		46	566	491	307	71	82	40	135	135	185	75	/
90A	HKS-XF090A	100	DN50PN16		58	634	552	337	82	84	40	150	150	202	82	/
100A	HKS-XF100A	115	DN65PN16		72	685	592	350	83	85	40	170	170	210	95	/
本公司对旋转接头产品规格、设计特性均不断改进，上述规格尺寸等参数如有变更，恕不另行通知！
